世界最大的植物細(xì)胞有多大？錦葵科棉屬植物的種籽上被覆的纖維，又稱棉花，簡(jiǎn)稱棉。是紡織工業(yè)的重要原料。棉纖維制品吸濕和透氣性好，柔軟而保暖。棉花大多是一年生植物。它是由棉花種子上滋生的表皮細(xì)胞發(fā)育而成的。下面就跟360常識(shí)網(wǎng)一起具體看看世界最大的植物細(xì)胞等相關(guān)內(nèi)容。
世界最大的植物細(xì)胞
一般的植物細(xì)胞都很小，長(zhǎng)度通常在20〜100微米之間，必須借助顯微鏡放大60倍以上，才能看見(jiàn)它們的大體摸樣。但有少數(shù)的植物細(xì)胞較大，用肉眼就可以看見(jiàn)。雪白的棉花纖維，每一根纖維也是一個(gè)細(xì)胞，最長(zhǎng)的可達(dá)到75毫米，差不多有成年人的手指那么長(zhǎng)。更有甚者，苧麻莖的韌皮纖維細(xì)胞，最長(zhǎng)的超過(guò)0.5米，是最大的植物細(xì)胞。棉纖維的生長(zhǎng)可以分為伸長(zhǎng)期、加厚期和轉(zhuǎn)曲期三個(gè)階段。棉纖維是我國(guó)紡織工業(yè)的主要原料，它在紡織纖維中占很重要的地位。我國(guó)是世界上的主要產(chǎn)棉國(guó)之一，目前，我國(guó)的棉花產(chǎn)量已經(jīng)進(jìn)入世界前列。我國(guó)棉花種植幾乎遍布全國(guó)。其中以黃河流域和長(zhǎng)江流域?yàn)橹鳎偌由衔鞅眱?nèi)陸、遼河流域和華南、共五大棉區(qū)。
棉花分類方式
按棉花的品種分類
⑴細(xì)絨棉：又稱陸地棉。纖維線密度和長(zhǎng)度中等，一般長(zhǎng)度為25~35mm，線密度為2.12~1.56 dtex（4700~6400公支）左右，強(qiáng)力在4.5cN左右。中國(guó)種植的棉花大多屬于此類。
⑵長(zhǎng)絨棉：又稱海島棉。纖維細(xì)而長(zhǎng)，一般長(zhǎng)度在33mm以上，線密度在1.54~1.18dtex（6500~8500公支）左右，強(qiáng)力在4.5cN以上。它的品質(zhì)優(yōu)良，主要用于編制細(xì)于10tex的優(yōu)等棉紗。中國(guó)種植較少，除新疆長(zhǎng)絨棉以外，進(jìn)口的主要有埃及棉、蘇丹棉等。此外，還有纖維粗短的粗絨棉，已趨淘汰。
按棉花的初加工分類
從棉花中采得的是籽棉，無(wú)法直接進(jìn)行紡織加工，必須先進(jìn)行初加工，即將籽棉中的棉籽除去，得到皮棉。該初加工又稱軋花。籽棉經(jīng)軋花后，所得皮棉的重量占原來(lái)籽棉重量的百分率稱衣分率。衣分率一般為30~40%。按初加工方法不同，棉花可分為鋸齒棉和皮輥棉。
⑴鋸齒棉：采用鋸齒軋棉機(jī)加工得到的皮棉稱鋸齒棉。鋸齒棉含雜、含短絨少，纖維長(zhǎng)度較整齊，產(chǎn)量高。但纖維長(zhǎng)度偏短，軋工疵點(diǎn)多.細(xì)絨棉大都采用鋸齒軋棉。
⑵皮輥棉：采用皮輥軋棉機(jī)加工得到的皮棉稱皮輥棉。皮輥棉含雜、含短絨多，纖維長(zhǎng)度整齊度差，產(chǎn)量低。但纖維長(zhǎng)度操作小，軋工疵點(diǎn)少，但有黃根。皮軋棉適宜長(zhǎng)絨棉、低級(jí)棉等。
按原棉的色澤分類

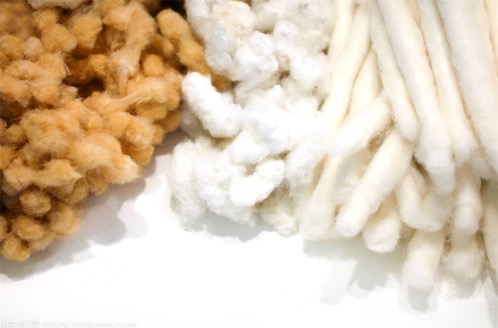

⒈白棉
正常成熟、正常吐絮的棉花，不管原棉的色澤呈潔白、乳白或淡黃色，都稱白棉。棉紡廠使用的原棉，絕大部分為白棉。
⒉黃棉
棉花生長(zhǎng)晚期，棉鈴經(jīng)霜凍傷后枯死，鈴殼上的色素染到纖維上，使原棉顏色發(fā)黃。黃棉一般屬低級(jí)棉，棉紡廠僅有少量應(yīng)用。
⒊灰棉
生長(zhǎng)在多雨地區(qū)的棉纖維，在生長(zhǎng)發(fā)育過(guò)程中或吐絮后，如遇雨量多、日照少、溫度低，纖維成熟就會(huì)受到影響，原棉呈現(xiàn)灰白色，這種原棉稱為灰棉。灰棉強(qiáng)度低、質(zhì)量差，棉紡廠很少使用。
⒋彩棉
彩棉是指天然具有色彩的棉花，是在原來(lái)的有色棉基礎(chǔ)上，用遠(yuǎn)緣雜交、轉(zhuǎn)基因等生物技術(shù)培育而成。天然彩色棉花仍然保持棉纖維原有的松軟、舒適、透氣等優(yōu)點(diǎn)，制成的棉織品可減少少許印染工序和加工成本，能適量避免對(duì)環(huán)境的污染，但色相缺失，色牢度不夠，仍在進(jìn)行穩(wěn)定遺傳的觀察之中。
形態(tài)特征
在顯微鏡下觀察可發(fā)現(xiàn)，棉纖維縱向呈扁平的轉(zhuǎn)曲帶狀，封閉的一端尖細(xì)，生長(zhǎng)在棉籽上的一端較粗且敞口。棉纖維的橫斷面由許多同心層組成，主要有初生層、次生層、中腔三個(gè)部分。
⒈初生層是棉纖維的外層，即纖維細(xì)胞的初生部分。初生層的外皮是一層蠟質(zhì)與果膠，表面有深深的細(xì)絲狀皺紋。初生層很薄，纖維素含量不多。纖維素在初生層中呈螺旋形網(wǎng)絡(luò)狀結(jié)構(gòu)。
⒉次生層棉纖維的初生層下面是一薄層次生細(xì)胞，由微原纖緊密堆砌而成。微原纖與纖維軸呈螺旋狀排列，傾斜角在25度至30度。在這一層中，幾乎沒(méi)有縫隙和孔洞。次生層是棉纖維在加厚期淀積形成的部分，幾乎都是纖維素。由于每日溫差的原因，大多數(shù)棉纖維逐日淀積一層纖維素，故可形成棉纖維的日輪。纖維素在次生層中的淀積并不均勻，但均以束狀小纖維的形態(tài)與纖維軸傾斜呈螺旋形，并沿纖維長(zhǎng)度方向形成轉(zhuǎn)向，這是棉纖維具有天然轉(zhuǎn)曲的原因。次生層的發(fā)育情況取決于棉纖維的生長(zhǎng)條件、成熟情況，它能決定棉纖維主要的物理性質(zhì)。

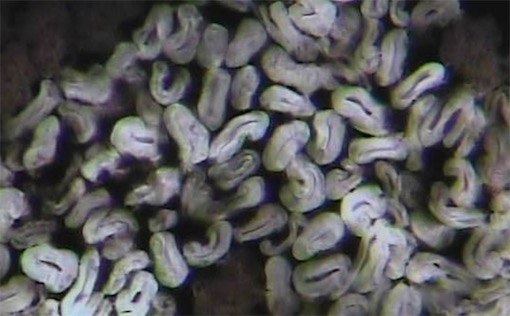

⒊中腔棉纖維生長(zhǎng)停止后，胞壁內(nèi)遺留下來(lái)的空隙稱為中腔。同一品種的棉纖維，中段初生細(xì)胞周長(zhǎng)大致相等。當(dāng)次生胞壁厚時(shí)，中腔就小；次生壁薄時(shí)，中腔就大。當(dāng)棉鈴成熟而示裂開(kāi)時(shí)，棉纖維截面呈圓形，中腔亦成圓形，中腔截面相當(dāng)于纖維截面積的1/2或1/3.當(dāng)棉鈴自然裂開(kāi)后，由于棉纖維內(nèi)水分蒸發(fā)，纖維胞壁干涸，棉纖維截面就呈腰圓形，中腔截面也隨之壓扁，壓扁后的中腔截面僅為纖維總面料的10%左右。
轉(zhuǎn)載請(qǐng)注明來(lái)源：360常識(shí)大全網(wǎng) http://m.jewhye.com/
