世界最早的植物纖維紙是什么樣子？纖維紙是電工中所用的一種固體絕緣材料。有植物纖維紙和合成纖維紙，通常經浸漬絕緣液體或絕緣漆和膠后制成。纖維紙的密度（或稱緊度）范圍廣，為0.2～1.4克/厘米3,氣密度可以相差1000倍；厚度薄至幾微米,厚達0.5厘米左右。下面就跟360常識網一起具體看看世界最早的植物纖維紙等相關內容。

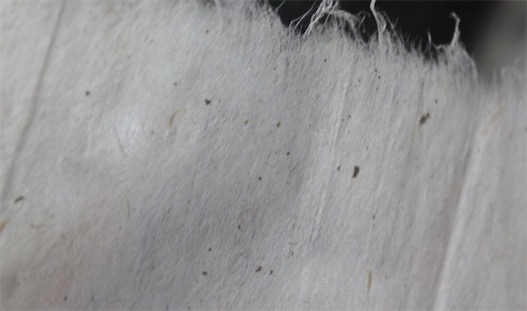

世界最早的植物纖維紙

關于紙的歷史可謂久遠。紙張是人們生活中一種重要的書寫材質。在古埃及第一王朝（公元前3100~公元前2820年）的一個墓穴中，考古專家發現了一卷世界上最早的植物纖維紙張——莎草紙，從而掲開了植物纖維紙張的神秘歷史。

莎草紙是由生長在尼羅河三角洲的紙莎草加工制作而成，是古埃及人使用最為廣泛的一種書寫材質。作為莎草紙的生產原料，紙莎草是一種多年生常綠草本植物，草的葉子呈三角形，花的顏色為淡紫色。紙莎草的莖可以長到3米高，如同人的手腕粗細，其內部含有豐富的植物纖維，是制作莎草紙最為優良的原料。

莎草紙發明以后，遠播古希臘、歐洲以及西亞等地。由于莎草紙受潮極易被霉菌腐蝕，在一段時間內，莎草紙甚至一度消亡。目前，世界上現存的莎草紙數量已經不多。

浸漬紙、卷繞紙、電容器紙是用松杉科的軟木木料作原料，其纖維素含量高，纖維較長。這些以木材纖維素為主要成分的紙漿制成的紙的特點是浸漬性好，抗撕裂強度高，有偶極介質的介電特性，但是耐熱性較差。紙的擊穿強度、介電常數及介質損耗都隨紙的密度的增大而提高。電容器紙要求在高溫下介質損耗低，整個造紙過程中必須用去離子水充分洗去紙漿中的鈉、鉀離子。為了獲得較高的介電常數和擊穿強度，電容器紙都很薄（如10微米），而密度較大（如1克/厘米3）。高壓電纜紙要求介電常數小和介質損耗低，除了用去離子水洗紙以外,還要對原木加以精選以及在造紙過程中用電滲析方法進一步除去鈉離子。為了提高纖維紙的某些性能，可在造紙過程中對紙漿進行化學處理,使其結構變化，制得改性紙。例如,用丙烯腈液體處理硫酸鹽紙漿，使纖維素大分子中的羥基進行氰乙基化得到氰乙基化紙,相對介電常數達15.5,并具有較高的耐熱性；用冰醋酸或乙酸酐處理硫酸鹽紙漿使纖維素乙酰化制得乙酰化紙，可以提高熱穩定性，減少吸濕性。如果不對紙漿進行化學處理，而是往紙漿中直接添加胺類添加劑，則可制得胺添加紙，熱穩定性大為提高（但tgδ也較大）。

分類

合成纖維紙

使用合成纖維原料(如尼龍、維尼龍等)用濕法或干法抄造而成的紙。有良好的均一性。較高的干強度、濕強度。耐熱性、耐水性、強過濾性、絕緣性等。以及優良的外觀性能(如無孔洞、無斑點、無大的塵埃等)。紙質潔白、平整。合成纖維之間的結合，可以使用膠黏劑。也可使用帶有氨基和羥基的合成纖維原料，通過氫鍵鍵合產生強度。還可以摻入部分熱溶性的合成纖維材料。

多用于生產無紡布類產品、絕緣紙、餐巾紙、一次性使用的衛生紙系列紙品或一次性服裝、醫療用紙等。以及如墻紙、地圖紙、多層紙板、電池隔紙等。

合成纖維紙的性能主要決定于所用纖維的性能。例如聚丙烯或聚苯醚紙的介電常數和介質損耗都很小，適合用作500千伏以上超高壓電纜絕緣。聚芳酰胺紙（Nom-ex紙）的介電常數和介質損耗都較小,耐高溫（在225℃的擊穿強度約為室溫時的值的95%），耐濕，有足夠的耐熱氧老化穩定性、阻燃性和滅弧性,可用作電機的F～H級槽絕緣。聚芳酰胺紙和許多樹脂有良好的相容性,適于制造卷邊、皺褶或沖壓絕緣零件，熱成型楔形物和柔軟層壓制品，或制造粘性熱封物和覆蓋型的帶子等。用聚芳酰胺定長纖維、沉析纖維和粉云母混合打漿制成的聚芳酰胺云母紙有較高的耐電暈性、擊穿強度、熱穩定性、耐電弧性、耐爬電痕跡性、機械強度、均勻性以及尺寸穩定性，適用于各種高壓電機導線和線圈的包繞絕緣、槽絕緣、層間絕緣、間隔絕緣、V形環、變壓器絕緣和防火隔絕等。

轉載請注明來源：360常識大全網 http://m.jewhye.com/
