平衡閥是什么？平衡閥的工作原理

平衡閥是什么？平衡閥的工作原理

平衡閥的簡介

平衡閥是在水力工況下，起到動態、靜態平衡調節的閥門。平衡閥可分為三種類型：靜態平衡閥、動態平衡閥及壓差無關型平衡閥。

靜態平衡閥亦稱平衡閥、手動平衡閥、數字鎖定平衡閥、雙位調節閥等，它是通過改變閥芯與閥座的間隙（開度），調整閥門的Kv（閥門流通能力）來改變流經閥門的流動阻力以達到調節流量的目的，其作用對象是系統的阻力，消除系統中阻力不平衡的現象，從而能夠?qū)⑿碌乃堪凑赵O(shè)計計算的比例平衡分配，各支路同時按比例增減。

動態流量平衡閥亦稱：限流閥、定流量閥、自動平衡閥等，它是跟據系統工況（壓差）變動而自動變化阻力系數，在一定的壓差范圍內，可以有效地控制通過的流量保持一個常值，即當閥門前后的壓差增大時，通過閥門的自動關小的動作能夠保持流量不增大，反之，當壓差減小時，閥門自動開大，流量仍照保持恒定，但是，當壓差小于或大于閥門的正常工作范圍時，它畢竟不能提供額外的壓力，此時閥門打到全開或全關位置流量仍然比設定流量低或高不能控制。

平衡閥的工作原理

平衡閥是一種具有數字鎖定特殊功能的調節型閥門，采用直流型閥體結構，具有更好的等百分比流量特性，能夠合理地分配流量，有效地解決供熱（空調）系統中存在的室溫冷熱不均問題。同時能準確地調節壓降和流量，用以改善管網系統中液體流動狀態，達到管網液體平衡和節約源的目的。

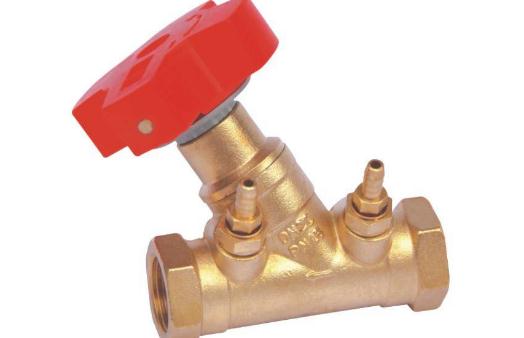

閥門設有開啟度指示、開度鎖定裝置及用于流量測定的測壓小閥，只要在各支路及用戶入口裝上適當規格的平衡閥，并用專用智能儀表進行一次性調試后鎖定，將系統的總水量控制在合理的范圍內、從而克服了“大流量，小溫差”的不合理現象。

平衡閥既可安裝在供水管上，也可以安裝在回水管上，一般要安裝在回水管上，尤其對于高溫環路，為方便調試，更要裝在回水管上，安裝了平衡閥的供（回）水管不必再設截止閥。

平衡閥的型號與作用

平衡閥是一種特殊功能的閥門，有定量的測量功能和調節功能，系統調試時，調試人員通過與專用智能儀表人機對話，對平衡閥進行調整，即可實現系統的水力平衡。

平衡閥分為法蘭式平衡閥、截止式流量平衡閥（產品型號：KPF）、ZL47F型自力式平衡閥、ZLF型自力式平衡閥、數字鎖定平衡閥、WM105型動態流量平衡閥、WM115型動態流量平衡閥等。

1、它具有良好的流量調節特性，相對流量與相對開度呈線性關系。

2、有精確的閥門開度指示，最小讀數為閥門全開度的1℅。

3、有可靠的開度鎖定記憶裝置，閥門開度變動后可恢復至原鎖定位置。

4、有截止功能，安裝了平衡閥就不必再安裝截止閥。
