插座在墻的上部，在墻面垂直向上開槽，至墻的頂部安裝裝飾角線的安裝線內，如果是在墻的下部，垂直向下開槽至安裝踢腳板的底部，開槽深度應一致，槽線及頂直應先在墻面彈出控制線后，再用切割機切割墻面，用機器開槽。

水電安裝規范-水電安裝知識

水電安裝規范

水電安裝規范內容

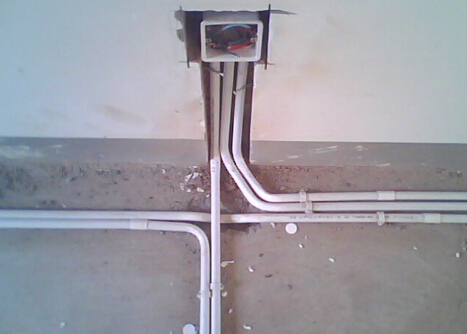

1、布線的原則：橫平豎直。使用專用中財PVC阻燃型電線管，線管在線槽中必須固定，線盒與線管相接時應使用鎖母，直管每隔80公分使用一個管卡，拐角處每隔20公分使用一個管卡。

2、插座在墻的上部，在墻面垂直向上開槽，至墻的頂部安裝裝飾角線的安裝線內，如果是在墻的下部，垂直向下開槽至安裝踢腳板的底部，開槽深度應一致，槽線及頂直應先在墻面彈出控制線后，再用切割機切割墻面，用機器開槽。

3、使用中財PVC管，在彎管時用彈簧現彎，不得使用90度彎頭及三通（在這一點上目前我們基本沒有出現這一類情況），線路安裝時必須加護線套管，采用膠粘進行連接，套管邊接應緊密。平直。平順。直角拐角處應將角內側切開，切口一側切圓弧形接口后，折彎安裝。

4、管道絞牙深度適中，無毛刺。管道連接處用生料帶纏5-6圈，管道絞牙數為5牙-6牙，直到擰緊接頭，不允許爛牙接進管中。

5、導線裝入套管后，應使用導線固定工具，先固定在墻面及墻內后，再抹灰隱蔽。

6、嚴禁線管直接鋪設在復合板下面，（在這一點上我們目前沒有做的很好，以后我們會和客戶交流好，復合地板一定要進行開槽處理）在實木地板下的線管必須有加固措施。

7、嚴禁線管鋪設在廚房。衛生間地面上，防止水滲入線管內。（在衛生間的地面上不能有任何的線管，在這一點上我們必須要加強處理）。

8、穿入線管的導線不應大于線管的孔面積40%，管內導線不得有接頭，不同用途的導線嚴禁混穿于一根線管內。

9、導線進入線盒必須保證留有一定的長度，留有10～15厘米，音響留100厘米，穿軟管以便進行開關。插座的安裝維修。

10、裝水管距離墻面應為1。5公分，左熱右冷，間距15公分中。

11、電線與水管平行距不應小于30公分，交叉。過橋距不應小于10公分。

12、電線點與點不能有接頭，吊頂內的暗線必須有阻燃管保護。

13、水電驗收合格后，方可粉平線槽，墻槽應用1：3水泥砂漿填補密實（應分兩次粉平墻面）。

強電系統施工工藝要求

1、每戶應設置分戶配電箱，配電箱安裝位置，漏電箱安裝位置：應安裝在易操作位置，便于日常維修。

2、配電箱內應設漏電斷路器，漏電動作電流應不大于30mA，有過負荷、過電壓保護功能，并分數路出線，分別控制照明、空調、插座等，其回路應確保負荷正常使用。箱體的底面離地面高度變寬宜1。8米。原配電箱位置一般不可移位，若需移位要加過渡盒，并與設計，監理確定方案，在監理指導下方能進行施工。

3、電路排布為所以空調各自獨方一路，所以照明為一路，廚房插座為一路，（廚房。衛生間單放插座，衛生間用電設施及衛生間插座為一路，除廚，衛以外的所以普通插座為一路，不同的房型均可參照以上的辦法。

4、兩路線的零線，地線不能共用。兩路線不能穿同一管內，電線和暖氣、熱水、煤氣管之間的平行距離不應小于300mm，交叉距離不應小于100mm。

5、入戶總開最少為60A以上，客廳和空調最好為40A。

6、衛生間安裝浴霸的應單獨分路，線直徑為2。5mm平方，衛生間內安裝電水器時應單獨分路，視容量大，小確定用線截面，一般為2。5mm平方4mm平方左右。

7、廚房用電：廚房需要單獨分路導線徑2。5mm平方。

8、普通插座與燈具超過25只的需增加分路進行控制。

9、導線色標：配電箱及各回路配線均需規范要求進行分色。

10、配線時，相線與零線的顏色應不同，同一住宅相線（顏色應統一，零線宜用藍色，保護線必須用黃綠雙色線。穿入配管導線的接頭應設在接線盒內，接頭搭接應牢固，絕緣帶包纏應均勻緊密。

11、文明施工，規范施工，加速施工，給整個工程開個好頭。

弱電系統施工的技術施工要求

1、電話必須使用專用電話線穿線管敷設，不能與其他線混穿一管。

2、TV有線電視線必須采用符合要求的同軸電纜線（寬頻7。5lI，并嚴禁對接，有線網絡線的彎曲半徑>或=8D（R為64MM）。

3、TV有線電視線嚴禁與網絡線混穿一管。

4、強弱電嚴禁在同一根管內鋪設，不得接入同一個接線盒。

5、強弱電線管間距要大于15mm。電話線、電視線等信號線不能和電線平行走線。

6、四終端以下的安裝，應采用分頻器（分配器）。分配必須安裝在120型的大方線盒內（TV盒）減少電平信號的損失，同時又便于維修。

7、進行通電實驗，檢查所有電器元件的工作狀態功能是否正常。

8、留足音響線出口的長度方便以后移位（應留足1米距離、并保護）。

9、完畢后有電工繪制電路圖（電器排列平面圖，系統圖）。

10、電工必須配有持證上崗，配備規范電工工具。

11、電工工作時必須穿絕緣鞋，必須兩人以上操作，嚴禁穿短褲進行工作，文明施工。

燈具的安裝工藝要求

1、燈具的安裝最基本的要求就是牢固。

2、室內安裝壁燈、床頭燈、臺燈、落地燈、鏡前燈等燈具時，高度低于2。4m及以下的燈具的金屬外殼均應接地可靠，以保證使用安全。

3、衛生間及廚房裝矮腳燈頭時，宜采用瓷螺口燈頭接線，相線（開關線、應接在中心觸點端子上，零線接在螺紋端子上）。

4、臺燈等帶開關的燈頭，為了安全，開關手柄不應有裸露的金屬部分。

5、裝飾吊平頂安裝各類燈具時，應按照燈具的安裝說明的要求進行安裝燈具重量大于3kg應采用預埋吊鉤或從屋頂用膨脹螺栓直接固定支吊架安（能用吊平頂吊木龍骨支架安裝燈具）。不得掛在相鄰的水管、電管上，必須獨立吊掛。從燈頭箱盒引出的導線應用軟管保護至燈位，防止導線裸露在平頂內。

6、輕型燈具，可吊掛在原有或有附加大、中龍骨上，但必須做加固處理。嚴禁吊掛在空調風管、水管和電管上。

7、成排燈具必須橫平豎直，允許偏差不大于3mm。

8、在吊平頂內與燈具連接的導線，必須有軟管保護，不得裸線。

開關、插座安裝工藝要求

1、根據設計和客戶方案要求確定開關、插座、燈具的相關位置。

2、插座、開關安裝牢固，四周無縫隙；面向電源插座的相線和零線的位置右相左零，有接地孔的插座，其他線插應為上方位置，接地應可靠。

3、插座離地面應不低于200mm。同一室內安裝的插座應采用防觸電保護措施的插座；成排安裝的插座高低不應大于2mm。

4、開關、插座整潔無污跡。1。5m以下安裝的插座應采用防守觸電保護施的插座；線盒內導線應留有余量，長度宜為150mm。接線時相線進開關，零線直接進燈頭，螺口燈頭相線不應接外殼。

5、照明燈開關距地面高度宜為1。3m，開關、插座距門口為150-200mm，開關不宜裝在門后。

6、出水口大案下方不要有插座和開關，左右距離有20mm。

7、開關位置應與燈頭位相對應，同一室內開關方向應一致。

8、暗盒要平整，不能超出墻平面，安裝在木質材料上的開關、插座的接線盒要接至面板底。線管要低于墻平面，與暗盒連接用暗盒螺母，開關、插座分別要在同一水平上。

成品保護

1、安裝開關、插座時不得碰壞墻面，要保持墻面的清潔。

2、開關、插座安裝完畢后，不得再次進行噴漿，以保持面板的清潔。

3、其它工種在施工時，不要碰壞和碰歪開關、插座。

應注意的質量問題

1、開關、插座的面板不平整，與建筑物表面之間有縫隙。應調整面板后在擰緊固定螺絲，使其緊貼建筑物表面。

2、開關未斷相，插座的相線、零線及地線壓接混亂，應按要求進行改正。

3、多燈房間開關與控制燈具順序不對應。在接線時應仔細分清各路燈具的導線，依次壓接，并保證開關方向一致。

4、固定面扳的螺絲不統一（有一字和十字螺絲）。為了美觀，應選用統一的螺絲。

5、同一房間的開關、插座的安裝高度這差超出允許偏差范圍，應即時更正。

6、開關、插座箱內拱頭接線，應改為雞爪接導線總頭，再分支導線接個開關或插座端頭。或采用LC安全型壓線帽壓接總頭后，再分支進行導線連接。

衛生潔具安裝工藝要求

1、衛生器具外表面潔凈無損壞，安裝牢固平穩，不得松動；各連接處應密封無滲漏；閥門開關靈活。安裝完畢后進行不少于2小時盛水試驗無滲漏，盛水量分別如下：便器高低落水箱應盛至板手以下10MM處；各種洗滌盆、面盆應盛至溢水口；浴缸應盛至不少于缸深的三分之一。

2、坐便器安裝；安裝前必須檢查坐便器有無破損、裂紋，進水孔與排水口應通暢，不符合質量要求的不應盲目安裝。坐便器應安裝平穩、端正，位于廁所隔間中，位置應正確，并用水平尺度調整平面水平。

3、地漏安裝：地漏應安裝在地平最低外，其標高不應超出地面，最低不得低于地面以下5MM。

4、蹲式大便器排水孔的中心縱向距離墻體面不小于540mm：坐式大便器排水孔的中心縱向距墻體面不小于420mm，坐面距地面的高度300mm；洗臉池安裝：洗臉洗手盆盆口邊距地約800mm；浴盆的上口邊距地面不大于520mm。

5、洗臉池安裝：洗臉池臺盆上口距地800MM，臺盆安裝支架上應接觸嚴密，不得有松動。臺盆應用水平尺校正，水平偏差小于等于2MM。三角閥門和臉盆龍頭連接采用鋼管收緊。

6、衛生器具的給水連接管不得有凹凸彎偏等缺陷。

7、衛生器具固定應牢固。不得在多孔磚或輕型隔墻中使用膨脹螺栓固定衛生器具。

8、衛生器具及各種給水管在穿過樓層時周邊應作防漏處理，檢查合格后放可進入下道工序施工。

9、潔具在搬運和安裝時要防止磕碰。穩裝后潔具排水口應用防護用品讀堵好，鍍鉻零件用紙包好，一免堵塞或損壞。

10、在釉面磚、水磨石墻面剔孔洞時，宜用電鉆或先用小鏨子輕剔掉釉面，待剔至磚底灰層處放可用力，但不得過猛，以免將面層剔碎或震成空鼓現象。

11、潔具穩裝后，為防止配件丟失或損壞，配件應在竣工前統一安裝。

12、安裝完的潔具應加以保護，防止?jié)嵕叽擅媸軗p和整個潔具損壞。

13、通水試驗前應檢查地漏是否暢通，分戶閥門是否關好，然后按層段分房間逐一進行同水試驗，以免漏水使裝修工程受損。

14、在冬季室內不通暖時，各種潔具必須將水放凈。存水彎應無積水，以免將潔具和存水彎凍裂。

應注意的質量問題

1、座便器不平，左右傾斜。原因：穩裝時，正面和兩側墊磚不牢，焦渣天填充后，沒有檢查，抹灰后不修理，造成高水箱與便器不對中。

2、高、低水箱拉、拖把不靈活。原因：高、低水箱內部配件安裝時，三個主要部件在水箱內位置不合理。高水箱進水、拉把應放在水箱同側。以免使用時互相干擾。

3、零件鍍鉻表面被破壞。原因：安裝時使用管鉗。應使用平面扳手或自制扳手。

4、坐便器與背水箱中心沒對正，彎管歪扭。原因：劃線不對中，便器穩裝不正或先穩背箱，后穩便器、坐便器周圍離開地面。原因：下水管口預留過高，穩裝前沒修理。

6、立式小便器距墻縫隙太大。原因：甩口尺寸不準確。

7、潔具溢水失靈。原因：下水口無溢水眼。

8、通水之前，將器具內污物清理干凈水電安裝規范全部出自國家標準與行業標準，主要有:GB50303-2002<建筑電氣工程施工質量驗收規范>，GB50242-2002<建筑給水排及采暖工程施工質量驗收規范>，GB50243-2002<空調工程施工質量驗收規范>（空調管道的規范比普通給水嚴得多、，GB50166-200<火災自動報警系統施工及驗收規范>，GB50339-2003<智能建筑工程質量驗收規范>，GB50134-2004<人民防空工程施工及驗收規范>，GB50254~59-96<電氣裝置安裝工程施工及驗收規范>，GB50150-91<電氣裝置安裝工程電氣設備交接試驗標準>，GB50235-97<工業管道工程施工及驗收規范>，GB50411-2007<建筑節能工程施工質量驗收規范>，行業標準JGJ46-2005<施工現場臨時用電安全技術規范>，GB50261-2005<自動噴水滅火系統施工質量驗收規范>，排水PVC管GJJ/T29-98，塑料給水管GB/T50349-2005。

水電安裝知識

1、水管管路開槽：

施工方法、先彈線，再開槽。管路開槽按要求必須是平行線與垂直線（如有水電施工圖的對照施工圖更好）。須平行走線的管路一律控制在60-90厘米高（從地面算起），有水龍頭的管路必須垂直。深度控制在4厘米。線槽開好后施工負責人記好開槽管路尺寸、位置。方便以后潔具安裝時知道管路的位置。

2、水路管道安裝：

用材要求、PPR管、鋁塑管。三年前大多數用戶買鋁塑管，這兩年用PPR管用戶的比較多。管道又分冷水管與熱水管專用。暗藏管道杜絕使用鍍鋅鐵管。首先，通過施工圖施工人員與業主商量水域位置與使用功能。安排水電師傅排放安裝好所有的水龍頭及用水位置。如有施工圖可根據施工圖安排放置。施工圖水路功能久缺不到位的，和業主溝通增加水路使用功能。

3、水路管道檢查：

水路管道檢查至關重要，這相關以后的水路安全隱患問題。我們通常用試壓的方法做管道檢查。試壓是管道檢查滲漏的方法之一，先用賭頭將所有內絲賭死。用壓力表打壓（家裝一般12個壓）試水。打壓之后檢查所有管道所有接頭。第二種方法就是上了賭頭之后，打開水閘二天二夜，第三天檢查所有接頭。本人一般采取前面那種方法。

4、二次防水：

水路管道安裝之后，用水泥沙子混合封好衛生間所有線槽。等線槽和地面填渣干后，再次清洗地面與墻面，墻地面水份干了即可做防水，墻面防水最好作一米高。如果廚衛墻背面有家具的墻面，必須做滿墻。起到家具防潮作用。地面須填渣的，必須做好防水后填渣。填渣10厘米以上的用水泥沙子干混填渣。做二次防水地面和墻面要一起做。（在此肯定有朋友要問我，地面進場時已做了一次防水，為什么現在又要做一次）。地面做的在水在水電施工時防水表皮已遭破壞，所以必須和墻面一起再做一次。進場第一次做防水是為了能夠確定地面不會漏水。管道安裝好之后墻地面再做一次，使地面和墻面能夠更有效的防水保障。

5、電線線路開槽：

施工負責人在與業主商量好用電功能與要求之后，與電工師傅交底，彈好平行與垂直線開槽。放好開關插座底盒。插座類距地面40厘米開槽，掛式空調插座距地面2。2米開槽，開關距地面1。2—1。4米開槽。開關插座底合安裝要彈水平線開槽。廚衛間須根據設計的使用功能進行彈線開槽。

6、電線電路布線：

用材要求、2。5—6平米以上銅芯線、16mm以上線管。布線要求：大部分電工師傅在電路布線中，沒有考慮將強電與弱電，開關、空調插座與電器插座分開走線。所以開槽也節省了大批工序。強電與弱電的要求布線在最底限度下相隔30厘米，空調插座專用6平米以上的電線分組，電器插座專用4平米分組，開關2。5平米以上專用分組。空調線組距地面2米以上走線。電器線組地面走線，開關及照明燈線組墻頂面走線。開關插座底合安裝時必須水平垂直，這樣使后面的面板安裝會更平整。廚房的開關插座須根據廚柜設計的使用功能來布置安裝。所有電線路布置好之后，施工負責人記好線路的布置及排放尺寸，這樣方便后期各類家居飾品安裝。
