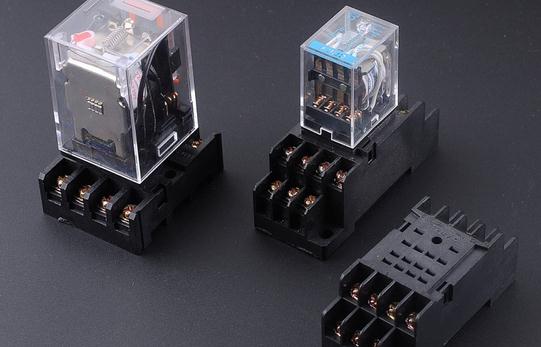

電磁繼電器的簡介

電磁繼電器是由電磁鐵、銜鐵、彈簧片、觸點等組成的，其工作電路由低壓控制電路和高壓工作電路兩部分構成。電磁繼電器還可以實現遠距離控制和自動化控制。

如圖所示，A是電磁鐵，B是銜鐵，C是彈簧，D是動觸點，E是靜觸點。電磁繼電器工作電路可分為低壓控制電路和高壓工作電路組成。

控制電路是由電磁鐵A、銜鐵B、低壓電源E1和開關組成；工作電路是由小燈泡L、電源E2和相當于開關的靜觸點、動觸點組成。連接好工作電路，在常態時，D、E間未連通，工作電路斷開。用手指將動觸點壓下，則D、E間因動觸點與靜觸點接觸而將工作電路接通，小燈泡L發光。

閉合開關S，銜鐵被電磁鐵吸下來，動觸點同時與兩個靜觸點接觸，使D、E間連通。這時彈簧被拉長，觀察到工作電路被接通，小燈泡L發光。斷開開關S，電磁鐵失去磁性，對銜鐵無吸引力。銜鐵在彈簧的拉力作用下回到原來的位置，動觸點與靜觸點分開，工作電路被切斷，小燈泡L不發光。

電磁繼電器的應用

電磁繼電器可以通過低電壓、弱電流控制高電壓、強電流電路，還可實現遠距離操縱和生產自動化，在現代生活中起著越來越重要的作用。它的應用很廣泛，具體表現為：

1、家用電器

空調繼電器主要用于控制壓縮機電動機、風扇電動機和冷卻泵電動機，以執行相關的控制功能。

2、汽車領域

比較常見的繼電器有：啟動電動機的啟動繼電器、嗽叭繼電器、電動機或發電機斷路繼電器、充電電壓和電流調節繼電器、轉變信號閃光繼電器、燈光亮度控制繼電器以及空調控制繼電器、推拉門自動開閉控制繼電器；玻璃窗升降控制繼電器。

3、工業控制繼電器

主要的控制功能由通用交流繼電器完成。通常由按紐或限位開關驅動繼電器。繼電器的觸點可以控制電磁閥、較大的啟動電機以及指示燈。

電磁繼電器的工作原理

電磁式繼電器一般由鐵芯、線圈、銜鐵、觸點簧片等構成的。只要在線圈兩端加上一定的電壓，線圈中就會流過一定的電流，從而產生電磁效應，銜鐵就會在電磁力吸引的作用下克服返回彈簧的拉力吸向鐵芯，從而帶動銜鐵的動觸點與靜觸點（常開觸點）吸合。

當線圈斷電后，電磁的吸力也隨之消失，銜鐵就會在彈簧的反作用力返回原來的位置，使動觸點與原來的靜觸點（常閉觸點）吸合。這樣吸合、釋放，從而達到了在電路中的導通、切斷的目的。

對于繼電器的“常開、常閉”觸點，可以這樣來區分：繼電器線圈未通電時處于斷開狀態的靜觸點，稱為“常開觸點”；處于接通狀態的靜觸點稱為“常閉觸點”。
